鱼鹰社军事书New Vanguard系列第315号：俄罗斯的S-300和S-400导弹系统-The Russian S-300 and S-400 Missile Systems。Steven J. Zaloga著, 绘图Felipe Rodriguez。以下是该书的封面:

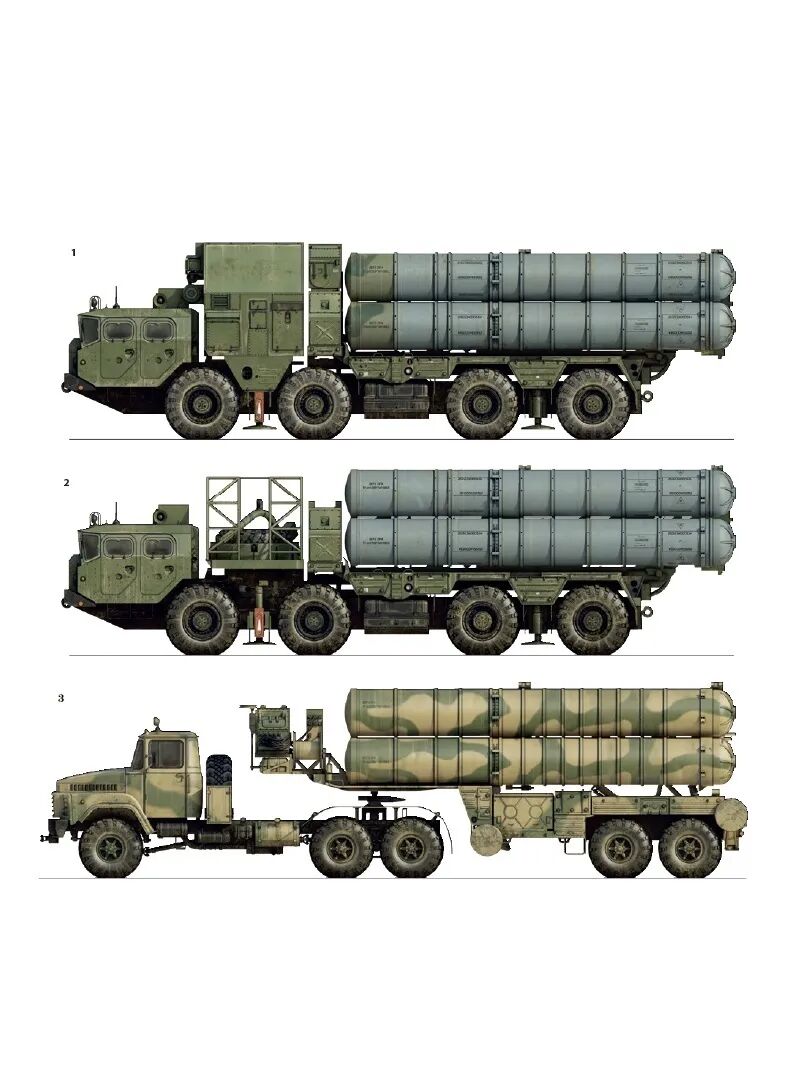

A:S-300P型运输安装发射装置

本图展示了与S-300PS沃尔霍夫M6型导弹系统配套的各种运输安装发射装置（TEL）。两种TEL被进一步开发，也就是5P85S型标准TEL（图A1）和5P85D型（辅助）TEL（图A2）。标准TEL在主卡车驾驶室后面附有一座F3S型控制舱，它配备一座辅助动力单元（APU）。辅助型TEL有时被西方情报部门称为“从动TEL”，它缺乏控制室和APU。这些TEL的组合方式各不相同，有时辅助TEL与标准TEL的配置比例是2比1，有时是1比1。在作战行动中，辅助TEL通过电缆与标准TEL上的控制舱连接。

5P85T型半挂车系统（图A3）作为S-300PM型沃尔霍夫M-6M导弹系统（西方称之为SA-20“滴水嘴”）的选项系统被开发出来，导弹的发射装置装配在半挂车上，并由一辆KrAZ-260V型牵引卡车牵引。

在20世纪80年代末和90年代初，这些TEL系统全部采用的是全绿色涂装，指定色号为KhS-5146号，对应美国的色号是FS34098号。它们的底盘漆成带光泽的黑色，轮毂也是同样的颜色。在20世纪80年代后期，苏联军队开始采用一种在工厂采用的破裂式三色迷彩方案。该方案通常由墨绿色和带有黑色斑点的灰黄色（色号Khs-5146号）色块组合而成。本图展示的5P85T型半挂车系统是它在阿联酋国际防务展展会上首次亮相时展示的车辆涂装方案。它的整个车身被漆成灰黄色，并点缀一些迷彩绿色。这些出口展示用的涂装方案通常是展会上所特有的，并不反映它们在苏联/俄罗斯实际服役时的涂装方案。

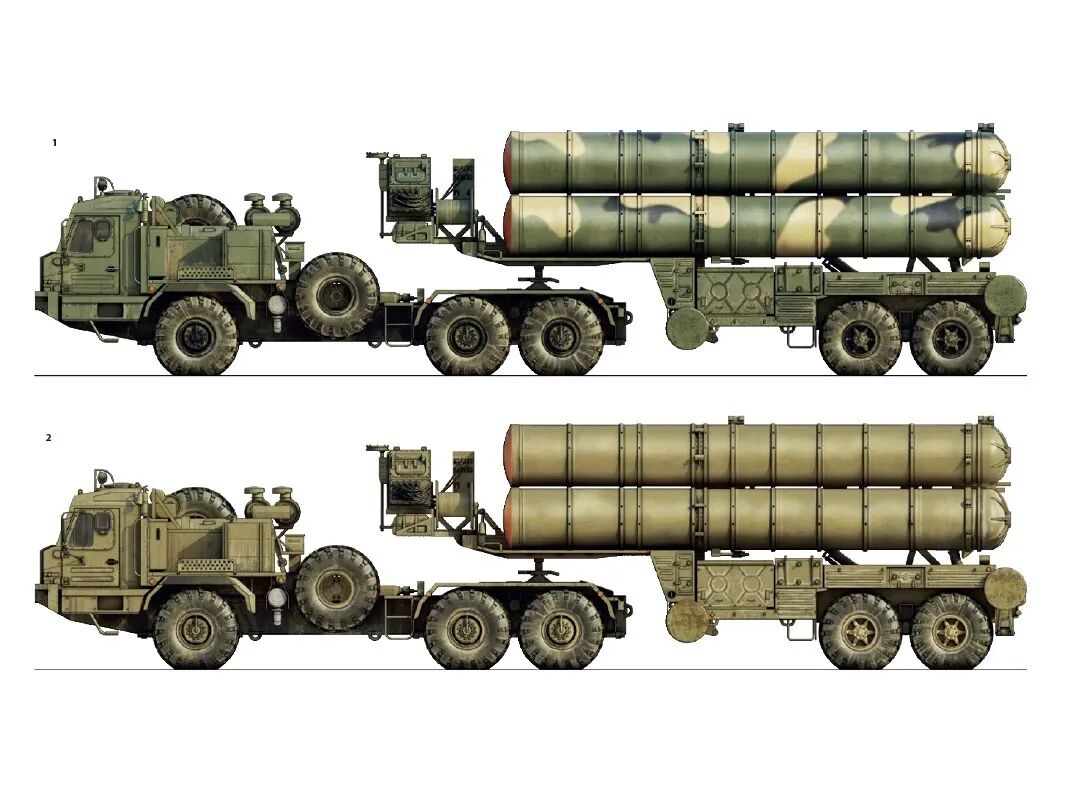

B:S-300PMU-2“娇子”出口型导弹系统

B1:伊朗空军的S-300PMU-2型“娇子”导弹系统

2010年，伊朗与俄罗斯签署了一份价值8亿美元的合同用来购买S-300PMU-2型“娇子”导弹系统，该导弹系统从2016年4月开始交付，2016年10月交付完成，并在2017年夏天宣布投入使用。这些导弹装置的TEL系统采用标准的俄罗斯绿色迷彩涂装，但一些运输-发射筒（TPK）被涂成绿色、灰黄色和黑色的三色迷彩。

B2:阿尔及利亚空军的S-300PMU-2型“娇子”导弹系统

阿尔及利亚在2006年3月从俄罗斯订购了S-300PMU-2型“娇子”导弹系统，并于2015年交付。第一批成立的导弹营中的一些被派去保卫Mer-el-Kebir海军基地。阿尔及利亚人的车辆涂装方案似乎是土黄色的，其色彩比俄国人通常的灰黄色色调更深也才更偏棕色。

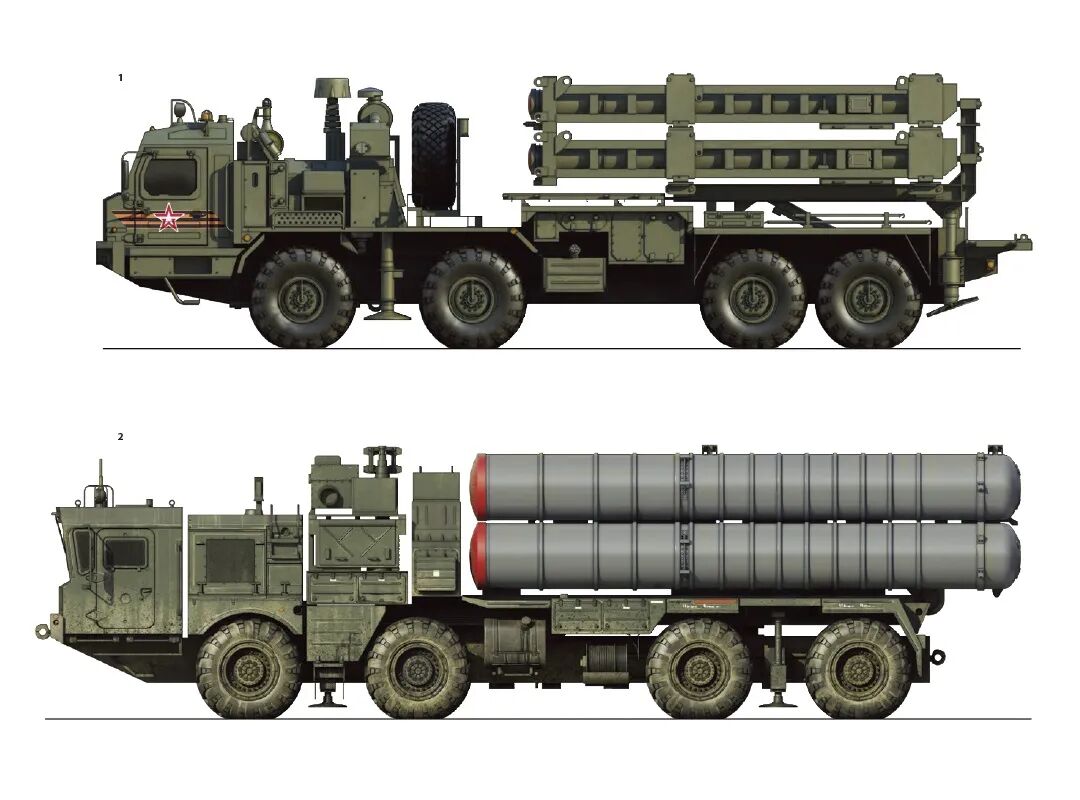

C:“勇士”和“凯旋”导弹系统

C1:S-350“勇士”导弹系统，俄罗斯空天防御司令部，莫斯科，2020年

2013年4月4日，俄罗斯国防部长谢尔盖·绍伊古宣布俄军将放弃原来的三色迷彩伪装同时恢复使用的全迷彩绿色涂装方案。图中这款特殊的车辆参加了2020年6月20日在莫斯科举行的庆祝卫国战争胜利75周年的胜利日阅兵。阅兵的标志徽章采用的橙色和黑色条纹元素源自传统的圣乔治勋章所使用的绶带，这种勋章在苏联时期被废除使用，但在2000年被弗拉基米尔·普京恢复颁发。

C2:S-400E“凯旋”导弹系统，S400导弹防卫团司令部，土耳其穆尔泰德（空军）基地

2017年底，土耳其与俄罗斯签署了一份价值25亿美元的S-400导弹合同，其中包括36辆TEL。2019年7月这些车辆开始交付。本图展示了土耳其的其中一辆51P6E型TEL，它基于明斯克轮式牵引车厂（Volat）的MZKT-7930 Astrolog型牵引车的底盘。涂装则完全是标准的俄罗斯版迷彩绿色。

D:S-300V1型发射系统

S-300V1型导弹系统是基于完全机动化的操作模式进行的设计——它并不需要任何准备基地便可执行导弹发射任务。图左侧是一辆9P83型运输安装发射与雷达一体装置（TELAR）的发射筒中正发射出一枚9A83型导弹。与S-300P系统上的冷发射气体发生器不同，S-300V型系统上所使用的9D139型气体发生器是一种热气体发射系统，所以当导弹离开发射筒时会出现瞬间闪光。导弹之后在发射筒上方腾空大约20到30米，之后9D136系统的第一级助推火箭发动机点燃。在发射之前，导弹的初始飞行路径已经被预编程，一旦助推火箭发动机点燃，导弹飞行控制系统将指导主推发动机内部控制气动力推进器的单元转向从而使导弹定向进入适当的飞行路径。本图从左至右依次展现了从导弹发射到导弹开始进入轨道飞行的不同瞬间。另外图的最右侧是9S32型“烤盘”作战雷达车。

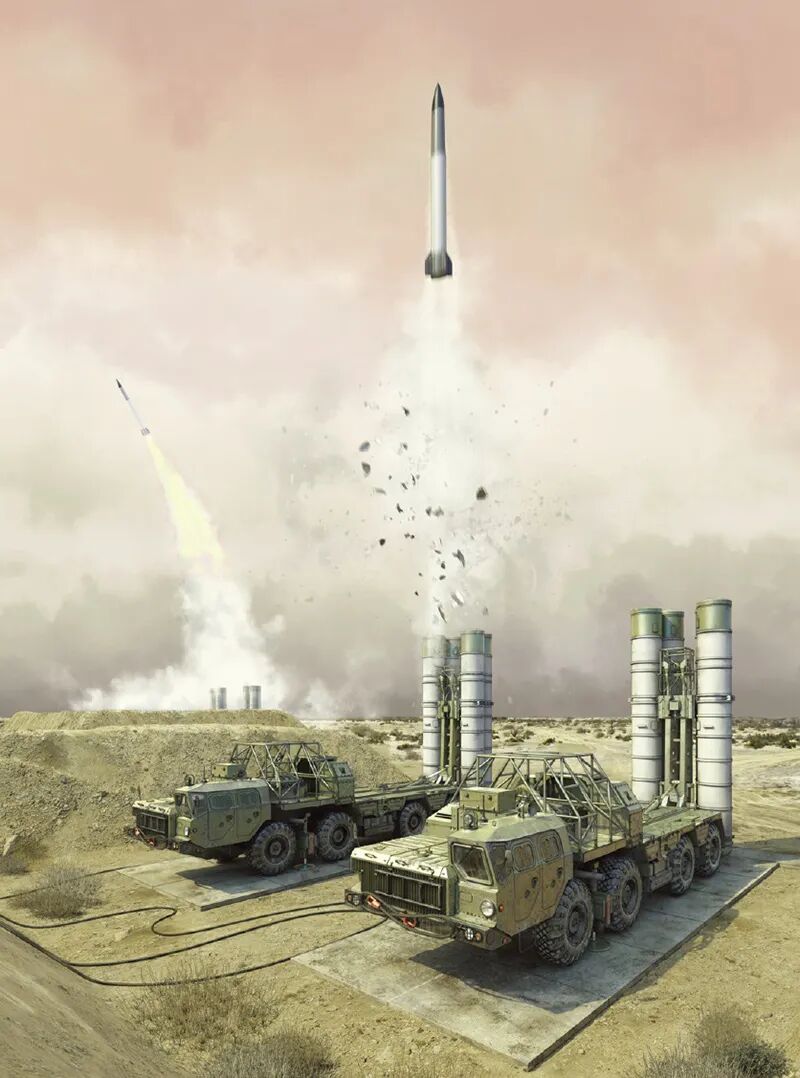

E:S-300PM型导弹发射阵地

S-300PM型导弹的导弹营规模可以有所不同，它们通常包括8-12辆5P85S型TEL（运输安装发射装置）坦克。虽然发射系统是可移动的，但导弹发射营通常还是部署在标准的固定地点，其TEL车辆位于防护土堤的保护之内。这一地点还包括了战斗雷达、监视雷达和支持单位各自独立的阵地。图中这些防护土堤呈矩形，高约4米，土堤三面环绕，只有一面开放方便人员进出。阵地内通常铺设供单一车辆使用的混凝土地面。营被分成若干发射分队，每支分队配备四辆TEL。在某些情况下，所有四辆TEL会位于单一一座大型的发射阵地之中。另一种常见的部署方式（如图所示）是将发射分队分别布置在两个独立的U形阵地内，每个阵地内部署两辆TEL，这样的阵地尺寸大约为20米x35米。

S-300PS导弹系统使用冷启动发射系统从发射筒（TPK）中射出48N6型导弹，因此当导弹最开始离开发射筒时没有闪光。在火箭发动机点火前，导弹会弹射飞行约15到20米。导弹排气室侧面的控制飞翼此时开始控制导弹运行到适当的飞行路径，而远景中可以看到导弹发射时发动机点燃的瞬间。

F:S-300系列导弹

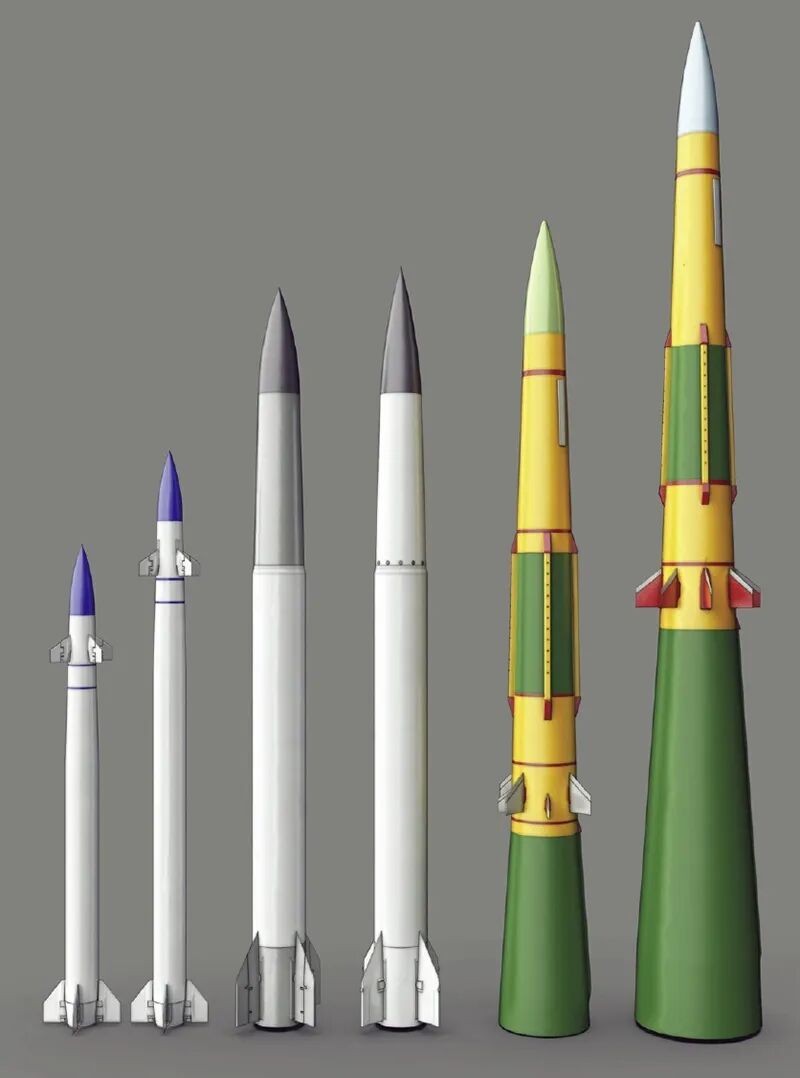

本图所示导弹从左到右依次为是9M96型、9M96D型、5V55R型、48N6型、9M83型和9M82型。火炬实验设计局（Fakel）的导弹的通常特征是弹体大部分被涂成白色，罩住制导系统的圆锥形绝缘体弹头则为灰色。革新家设计局（Novator）的9M83型和9M82型导弹在外观上有很大的不同。这两种导弹采用浅绿色的圆锥形绝缘弹头，但是导弹弹体被特殊的耐热涂层覆盖，这使它们具有显著不同的外观。
